USINAGE DU BLOC.

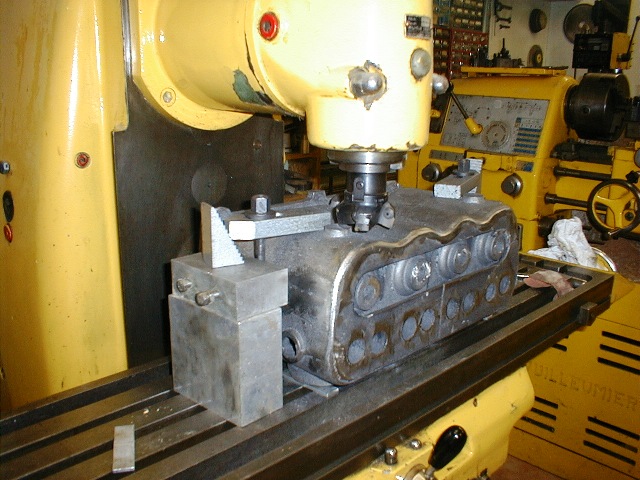

L'usinage du bloc est un long travail, ma fraiseuse manque de course en " y" il me faudrait 150 mm de plus, mais voilà je n'ai que cette machine pour faire ce travail et il va falloir faire avec. La première opération est de balancer la pièce c'est à dire de mettre la pièce de manière à équilibrer l'usinage sur la totalité identique pour ne pas avoir à retirer pas plus, pas moins de chaque coté.

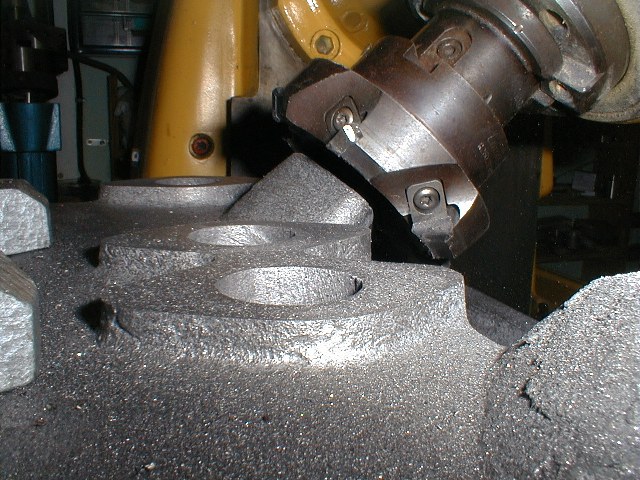

Usinage des parties de référence qui serviront par la suite pour les reprises d'usinage. Dressage du dessous du bloc.

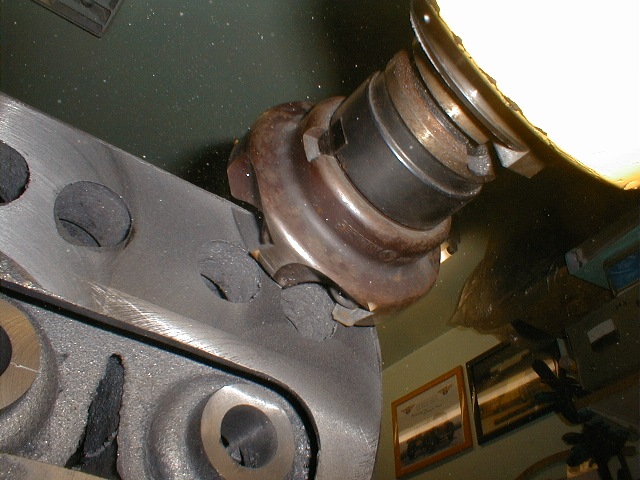

Dressage des collecteurs d'admission et des pastilles de dessablage.

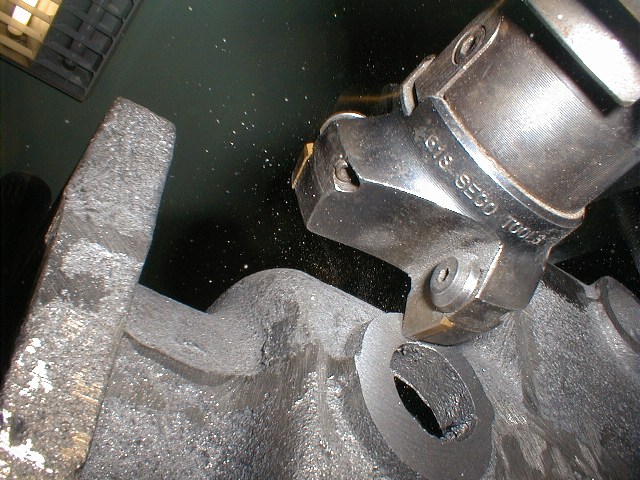

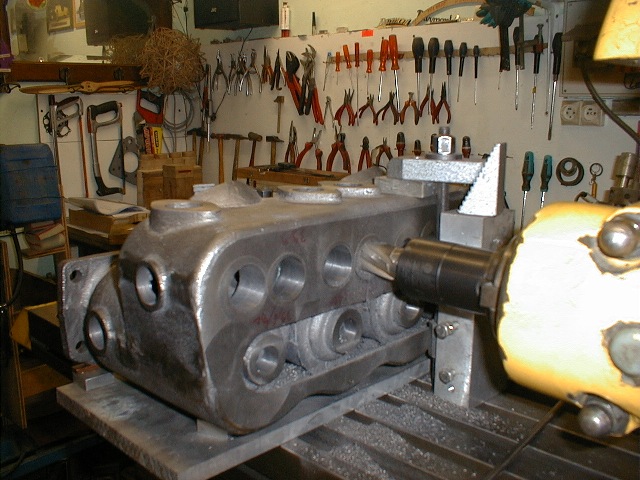

Ici on voit l'usinage des collecteurs d'admission et d'échappement.

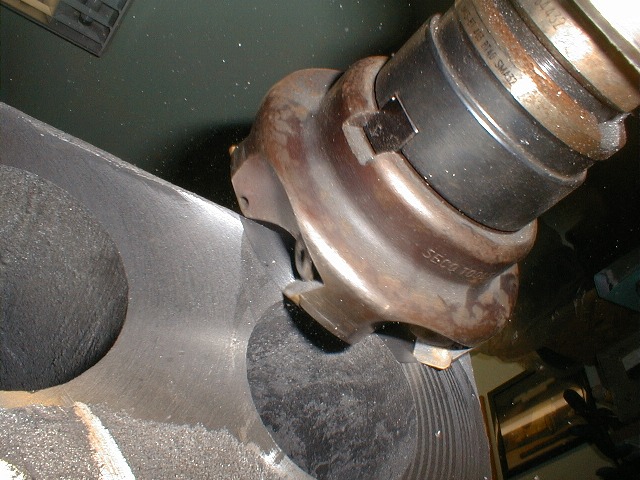

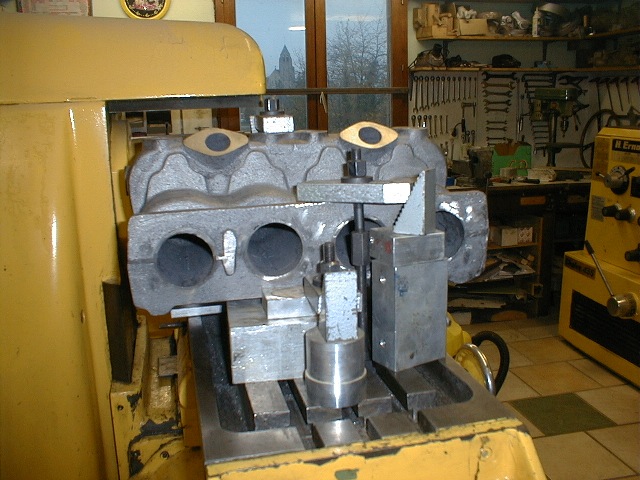

Ebauche du dessous du bloc ,elle se fera en deux fois car la course de la fraiseuse est trop petite.

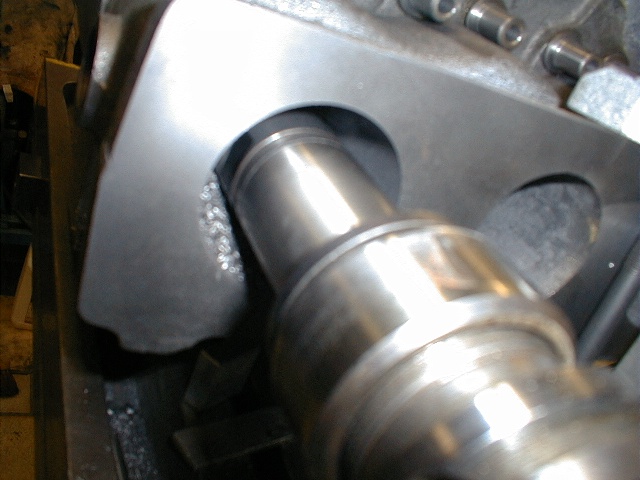

Usinage des cylindres et des trous de fixation pour le carter moteur. Les cylindres seront usinés à 2/10 de mm de la cote et alaisés à la cote juste.

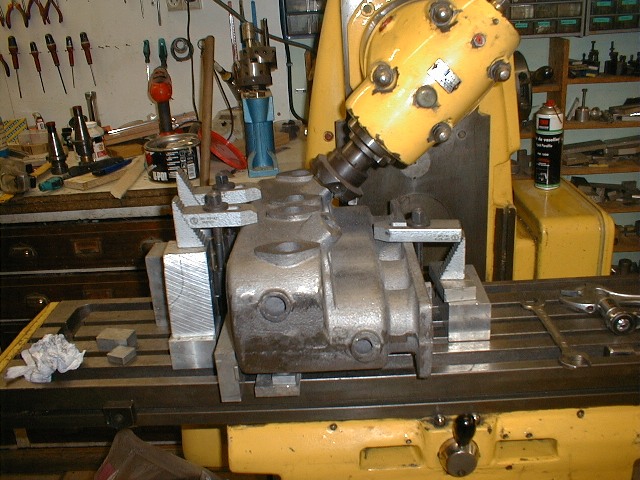

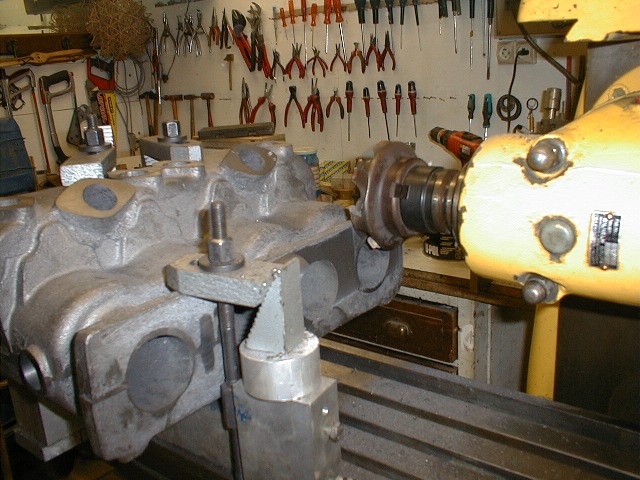

Dressage en deux fois du dessus du bloc

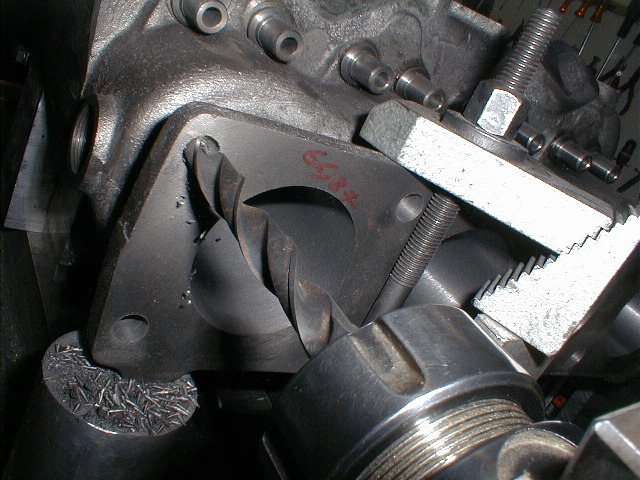

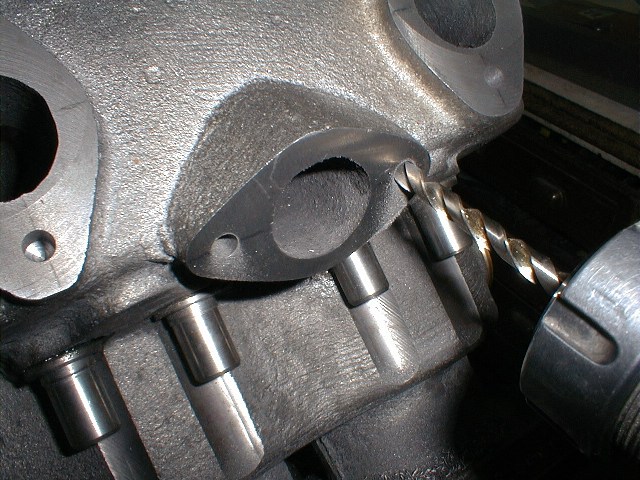

Usinage des passages de soupapes et perçage des goujons de fixation de la pipe d'admission. Attention pas de droit à l'erreur car l'ancien collecteur doit se remonter. ( chose faite).

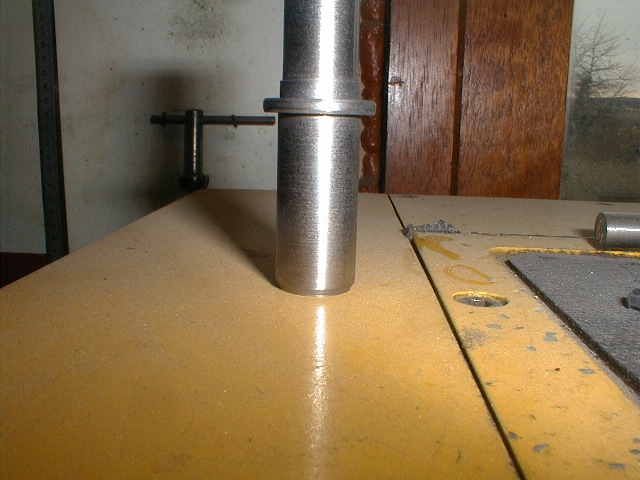

Le guide est maintenant terminé.

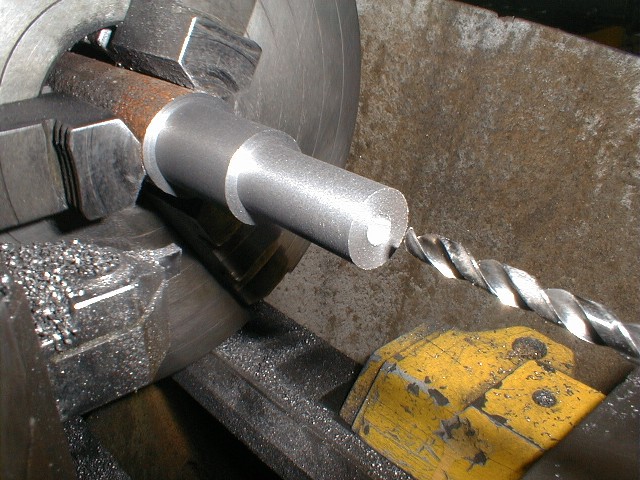

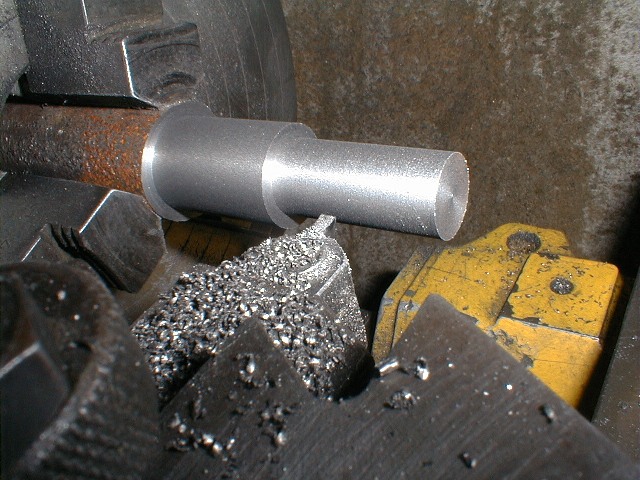

Je réalise les guides avec la descente de coulée pour avoir strictement la même fonte, pour avoir la même dilatation entre le guide et le trou dans lequel il est inséré dans le bloc.
